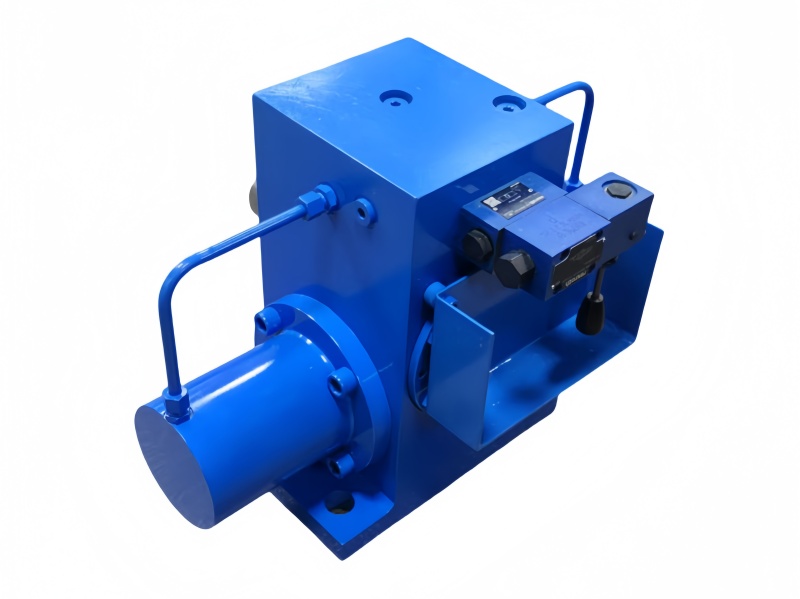

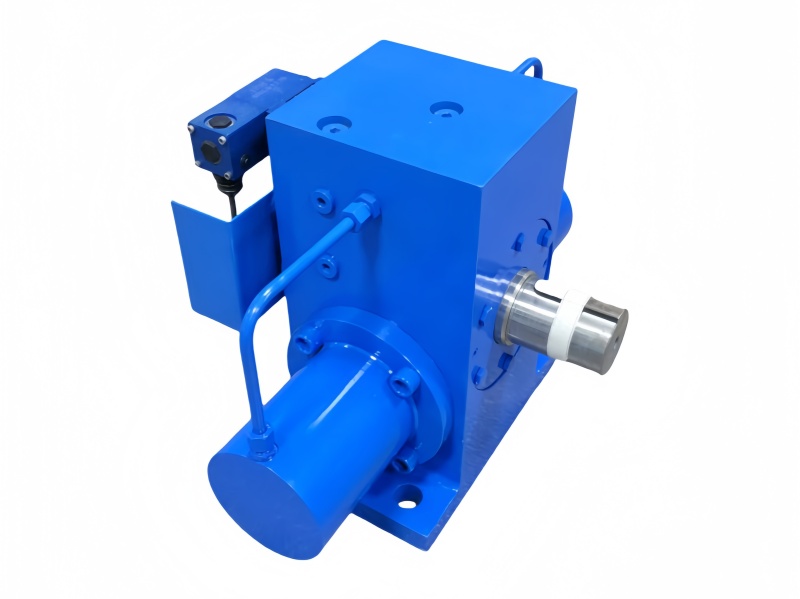

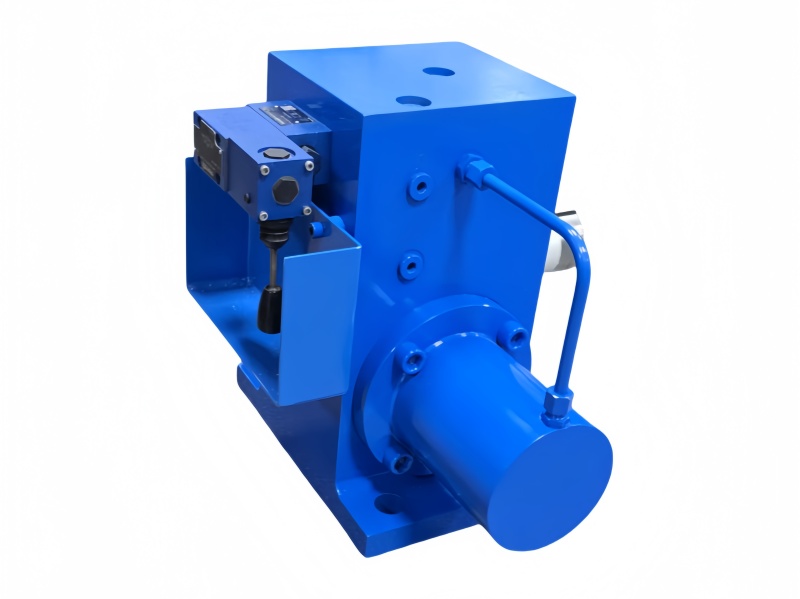

在造纸机网部中，真空辊是实现纸页成形与脱水的核心设备之一，而真空辊旋转装置则是保证真空辊稳定、高效运转的关键系统。它不仅需要驱动真空辊按工艺要求的转速旋转，还要配合真空系统实现持续脱水，并与网部其他部件（如成形网、胸辊等）协同工作，直接影响纸页的匀度、强度等关键质量指标。

一、装置核心功能

真空辊的核心作用是通过内部真空抽吸，将成形网上的纸料水分快速排出，同时借助旋转带动成形网平稳运行。而旋转装置的核心功能是：

提供稳定的旋转动力，驱动真空辊按设定转速（通常与成形网线速度匹配）旋转；

保证旋转过程中真空辊与真空系统的密封（避免真空泄漏，确保脱水效率）；

适应网部复杂工况（如振动、温度变化），维持旋转稳定性。

二、结构组成

真空辊旋转装置的结构需兼顾动力传递、真空密封、支撑稳定三大需求，主要由以下部分组成：

1. 驱动系统

提供旋转动力，是装置的 “动力源”，核心组件包括：

驱动电机：根据真空辊尺寸（直径 1-3m）和转速（通常 30-100r/min）选择，多为变频电机（可通过调速适应不同纸种工艺）；

减速传动机构：电机转速远高于真空辊需求转速，需通过减速器（如行星减速器、齿轮箱）降低转速并增大扭矩，确保动力有效传递；

联轴器：连接减速器输出轴与真空辊轴，需具备一定缓冲能力（减少振动对真空辊的冲击）。

2. 支撑定位系统

承担真空辊的重量（含辊体、内部真空部件及纸料附加载荷），保证旋转时的同轴度，核心组件包括：

轴承座：多采用调心滚子轴承或双列圆柱滚子轴承，承受径向载荷（真空辊自重及旋转时的离心力）和少量轴向载荷（网部张力带来的推力）；

定位支架：固定轴承座，与网部机架连接，需具备刚性（避免旋转时位移）和微调能力（可通过垫片调整真空辊水平度）。

3. 真空密封系统

真空辊内部需维持 0.04-0.08MPa 的真空度，旋转时的动态密封是关键（否则真空泄漏会大幅降低脱水效率），核心组件包括：

机械密封件：安装在真空辊轴端与固定真空管道的连接处，由动环（随辊轴旋转）、静环（固定在机架上）、弹簧（保证环间紧密贴合）组成，通过接触面的精密配合实现真空密封；

密封液循环系统：部分高速真空辊会采用密封液（如润滑油）辅助密封，同时冷却密封件（避免摩擦过热磨损），由储液箱、循环泵、过滤器组成。

4. 传动调节机构

用于微调旋转参数，适应工艺变化，主要包括：

转速调节单元：通过变频控制柜调整电机转速，实现真空辊转速与成形网速度的精准匹配（误差需≤0.5%，否则易导致纸页起皱或撕裂）；

轴向限位装置：限制真空辊轴向位移（因网部张力可能产生轴向力），通常为安装在轴承座外侧的挡圈或推力轴承。

三、工作原理

动力传递：驱动电机通过减速器输出匹配真空辊需求的转速和扭矩，经联轴器传递至真空辊轴，带动辊体旋转；

真空协同：旋转过程中，机械密封件的动环随辊轴同步转动，与静环紧密贴合，确保真空辊内部与外部真空管道的连通性（无泄漏），真空系统持续抽吸辊面开孔处的纸料水分；

网部配合：真空辊旋转速度与成形网运行速度保持一致（通过转速调节单元联动控制），辊面与网面接触时形成稳定的摩擦力，带动网面平稳前行，避免网面打滑或褶皱。

四、应用与维护要点

应用场景：广泛用于文化纸、包装纸、生活用纸等各类纸种的网部，尤其在高速纸机（车速＞1000m/min）中，对旋转装置的稳定性要求更高；

日常维护：定期检查密封件磨损情况（每 3 个月更换一次密封液）、轴承温度（正常≤60℃）、转速偏差（每日校准），避免因真空泄漏或旋转不稳导致脱水效率下降、纸页断头。

总之，网部真空辊旋转装置是连接动力系统、真空系统与网部运行的 “桥梁”，其性能直接决定真空辊的脱水效率和纸页成形质量，是现代高速纸机网部的核心技术之一。随着造纸工业向高速化、智能化发展，该装置正朝着高精度密封、自适应调速、远程状态监测（如振动传感器实时预警）的方向升级。
